小恐龙看牙记

20220514,一个月黑风高的晚上,河工恐龙牙科诊所来了一位看牙医的小恐龙病人.
小恐龙:"yuuki医生我感觉不到我的左牙了怎么办呀，呜呜呜."
yuuki医生摸着它的头安慰道:"别哭别哭，让我看看怎么了来张嘴~啊."

yuuki医生:"咦，你的左牙呢?"
小恐龙:"嗷嗷嗷对了,我忘了我的牙掉了嘻嘻嘻~呐,它在这里(从肚子前口袋里拿出了自己的左牙)."
小恐龙:"那那那医生可不可以帮我检查一下,我除了什么问题呀,我还想保住我的右牙,要是右牙也掉了我就没法逛吃逛吃了,呜呜呜."

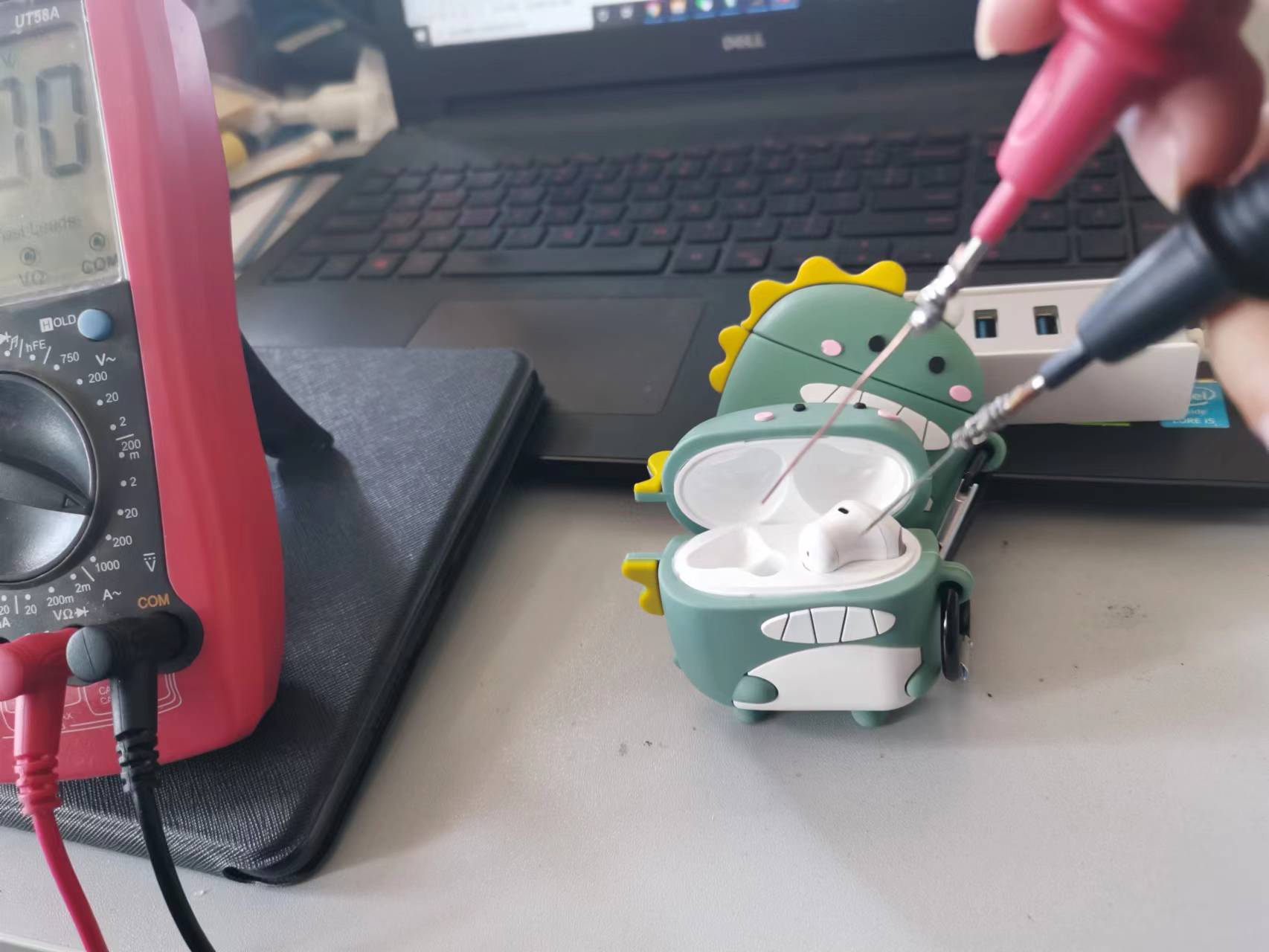

yuuki医生拿出了可怕的工具:"来让我先检查一下你的牙床."

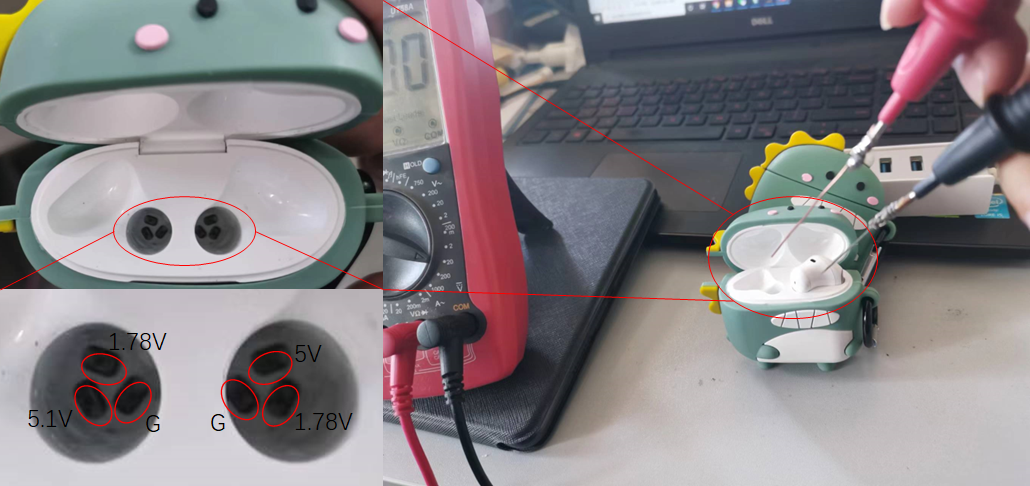

yuuki医生稍后就给出了详细的牙床诊断报告.

yuuki医生:"看来你的牙床是正常的,没有问题哦,问题应该是出在你的牙上,今天太晚了,你把左牙留在诊所吧,明天下午3点以后来取报告."
小恐龙:"好的好的,谢谢yuuki医生(把左牙递给了yuuki医生)."
20220515早上9点,yuuki医生照常做完了核酸检测,来到了诊所,拿出小恐龙的左牙准备解剖.
yuuki医生:"这牙齿看上去很难拆解呀,em用达摩克里斯手术刀吧."

费了九头牛和两只老虎的力气才把牙齿打开.

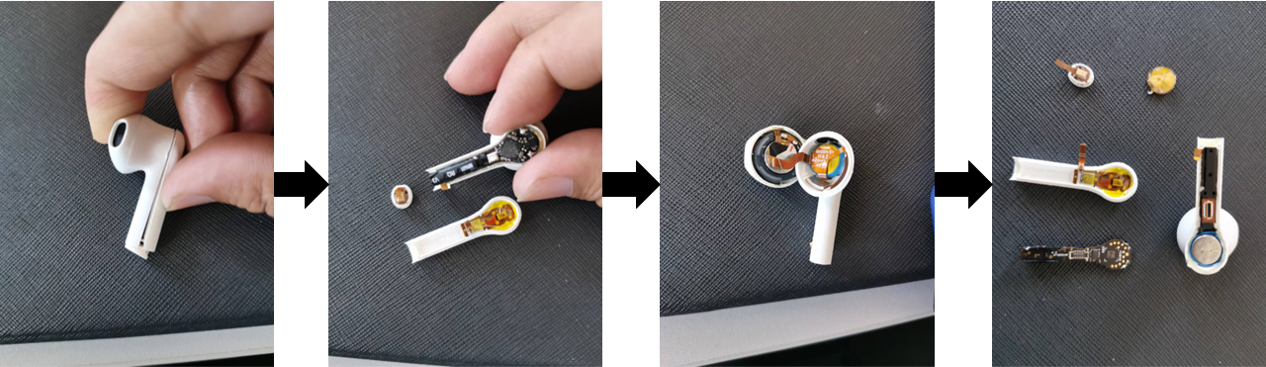

step1:划开耳机后盖和主体之间的胶,虽然之前已经做了功课,还是不小心弄断了两根牙神经(柔性PCB线),呜呜呜,这比头发丝还细的牙神经我怕是接不回去了,就算接回去稳定也会很差了,呜呜.
step2:划开耳机前盖和主体之间的胶,小心翼翼的打开前壳,这次长记性了没有弄断神经,嘿.
step3:点化电池连接部分的焊点,将双层主板分离,至此拆解完毕.
虽然这个牙齿没有修复价值了,还是趁此机会学习一下TWS耳机的内部结构吧，嘿.
先从主要的位置开始.

左图中,最大的芯片就是蓝牙主控芯片,高通的QCC3046.采用WLCSP封装方式,支持蓝牙5.2,支持高通aptX™ Adaptive,高通aptX Adaptive集稳定性,好音质,可扩展性,低时延和低比特率音频传输等增强特性于一身.不仅能够在音乐层面提升听感,在语音通话,影音游戏等更广泛的应用场景当中,也都能带来更进一步的无线音频体验.QCC304x系列蓝牙音频SoC,支持全新的高通TrueWireless™ Mirroring技术.该技术可以让一只耳塞通过蓝牙无线连接至手机,另一只耳塞则成为其“Mirroring”,并且这两只耳塞可以在多个使用场景下快速切换,当用户从耳朵中取下和手机相连的耳塞后,无需任何操作,Mirroring耳塞便能接管与手机的连接,避免了音乐或语音通话的连接中断.此外,QCC304x系列蓝牙音频SoC还集成了混合主动降噪技术,支持cVc通话降噪技术,能够通过触控或按键唤醒手机的语音助手.只不过neo不支持主动降噪,VIVO在二代耳机里才加入主动降噪功能.
最上面的IC是电池保护芯片不知道具体信号em,最下面的塑料棒是LDS蓝牙天线,用于蓝牙主控芯片与手机之间的数据传,更大的天线提供更高的增益,得到更好的连接质量.
右图的主要部分是一个IC和两个硅麦.芯片为是GOODiX汇顶科技的GH611,集入耳检测和触控功能与一身,汇顶科技GH61x系列芯片,采用人体电容检测专利技术,可以辅助真无线耳机实现自动休眠,自动唤醒,主从切换,音乐自动启停等功能,提升用户体验,同时支持触控,滑动音量调节等丰富的人机交互功能.GH61x系列采用双路入耳检测加上电容检测方案只对电极响应的特性,使其比传统光学检测方案具有更低的误识别率.芯片内部集成PMU,MCU,算法在片上独立运行,直接向主控上报事件,无需主控做数据处理.

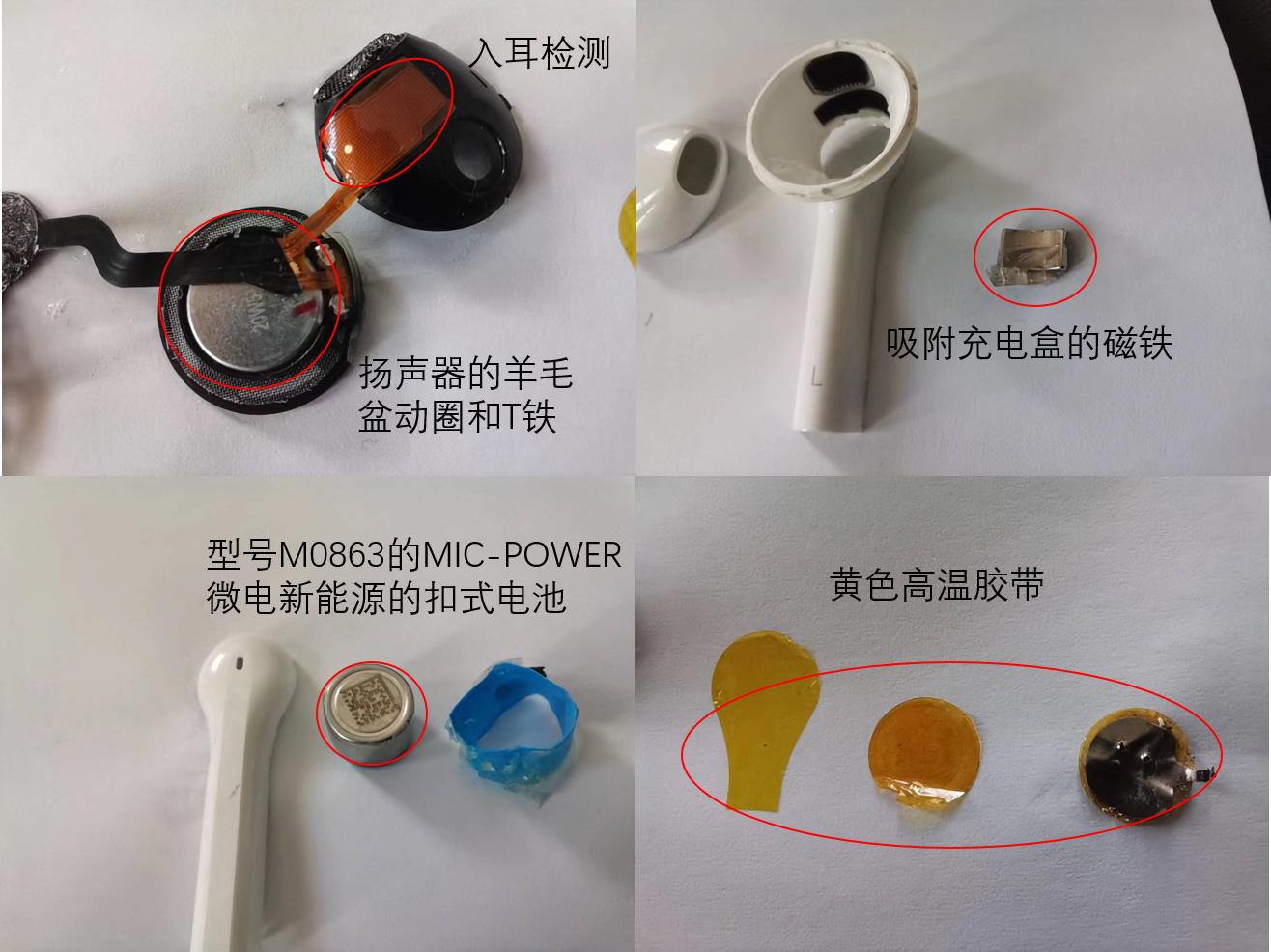

图中左上角为耳机扬声器的羊毛盆动圈和T铁结构以及入耳检测FPC.
右上角为用来吸附充电盒的磁铁.
左下角为MIC-POWER微电新能源的纽扣电池，型号为M0863.
右下角是附着在电池，耳机后壳部位的黄色高温胶带.

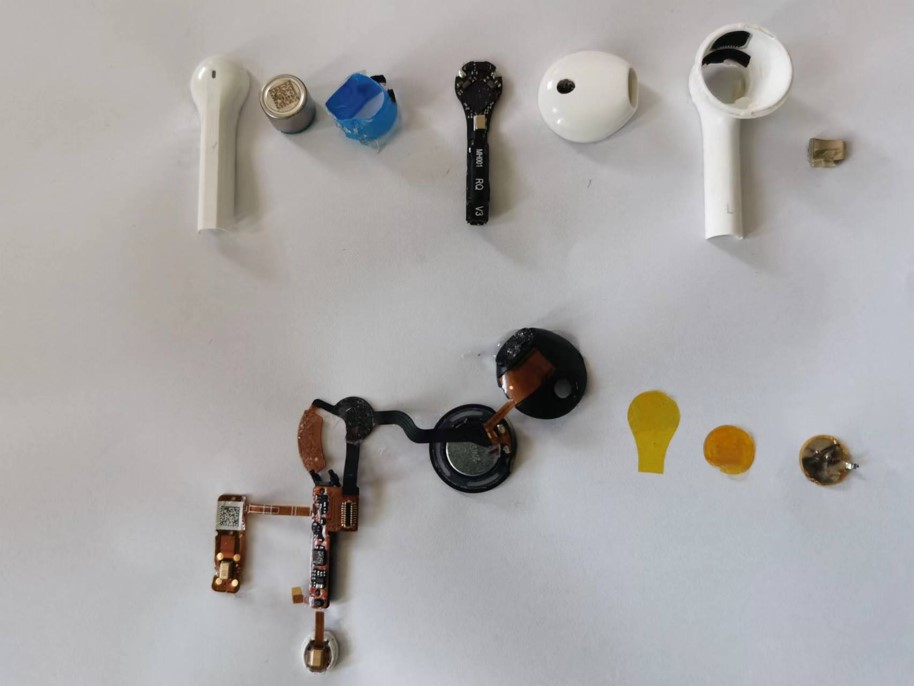

全家福来啦~

小恐龙：“yuuki医生，yuuki医生，你怎么了?(摇晃愣神的yuuki医生)”
yuuki医生：“我在想给你换个什么嘴好呢,原本看好了Freebuds4,但是VIVO马上出AIR了欸,而且也是半入耳的.(坏笑)”
小恐龙：“啥啥啥啥啥，我我我我就来看个牙你你你你要换我的嘴(后退半步，哆哆嗦嗦...)”
over~
